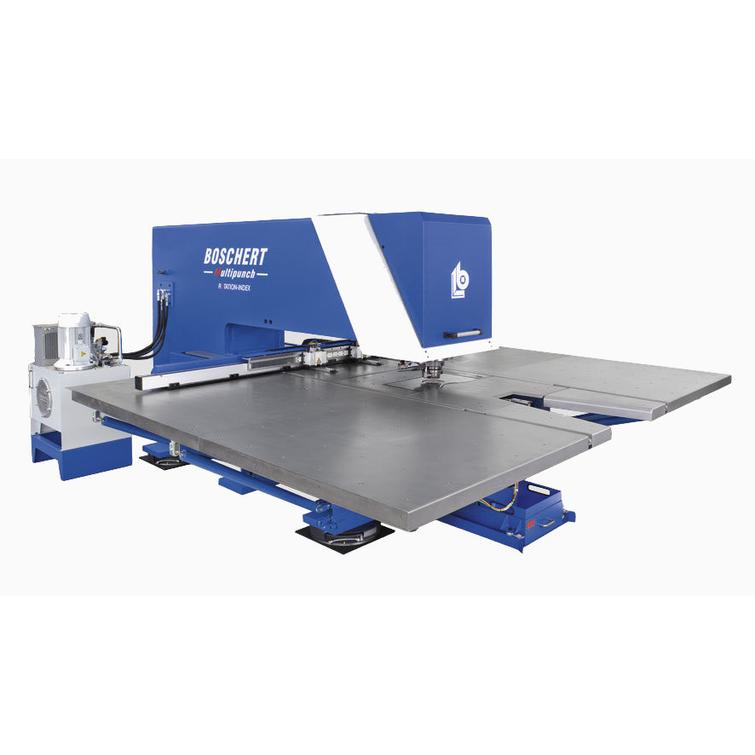

Multipunch lävistyskone

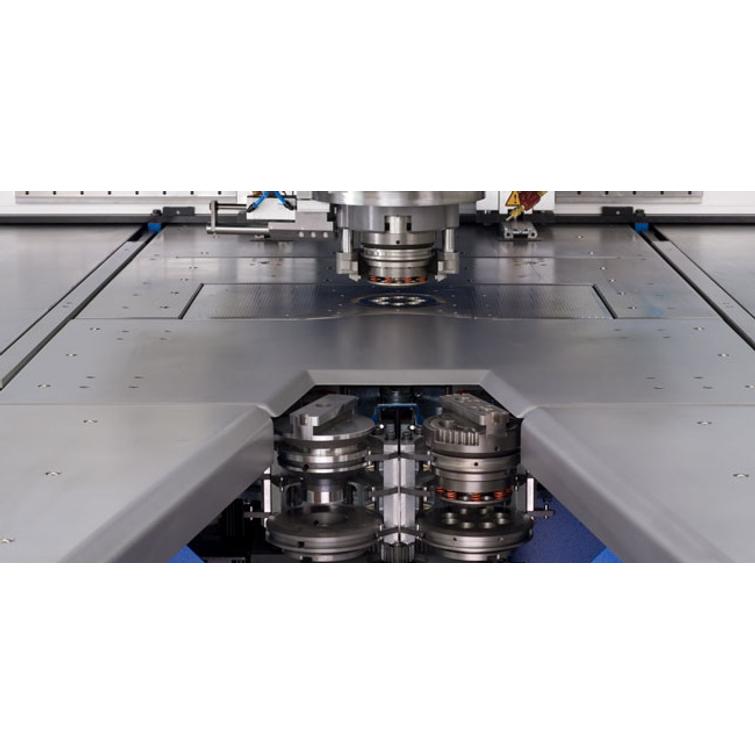

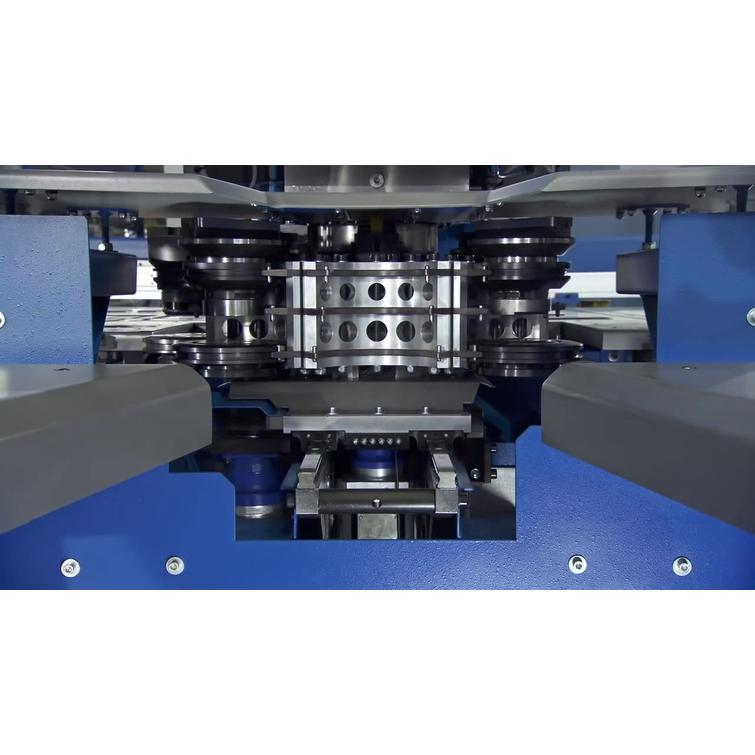

Monimutkaisia ​​lävistystöitä varten kehitetty Multipunch -sarja on konfiguroitu vastaamaan asiakkaiden tuotantotarpeita. Multipunch-sarjan lävistyskoneet sisältävät täysin automaattisen työkalun vaihdon, joka lisää tuottavuutta monimutkaisempien osien valmistukseen. MP-koneissa on kahdeksan asentoa, joista jokaiseen mahtuu 4-, 6-, 7- tai 8-asemainen monitoimityökalu, joten ne voivat työstää kokonaisia ​​osia 8-64 eri työkalulla. Kaikki työkalut ovat täysin indeksoitavissa asiakkaan omiin vaatimuksiin, mikä lisää joustavuutta entisestään. Yksinkertainen, mutta tehokas graafinen CNC, kaksois-y-akselin kuularuuvit, lävistysnopeus 800 iskua minuutissa ja monet muut vakioominaisuudet erottavat Boschertin koneet muista.

Työskentelyalueet:
Multipunch 1000 x 2000mm: 1060 x 2080mm
Multipunch1250 x 2500mm: 1310 x 2580mm
Multipunch 1500 x 3000mm: 1560 x 3080mm

Suorituskyky:
Max. levyn paksuus Valitse materiaalipuristimet joko 7 mm (¼”) tai 12,7 mm (½”)
Max. arkin pituus 9999mm uudelleensijoittamalla
Max. hydraulinen lävistysteho 280kN
Max. työkappaleen paino 200kg

Nopeudet:

Max. paikoitusnopeus X-akselit 60 m/min
Max. paikoitusnopeus Y-akselit 60 m/min
samanaikaisesti X & Y 85 m/min
Max. iskut vakiohydrauliikka 250 iskua/min
Max. iskuja nopea hydraulinen 800 iskua/min

Akselien tarkkuus lävistysprosessin aikana:
Paikannusero + - 0,10mm
Toistettavuus + - 0,03mm

Koneen mitat:
Multipunch 1000 x 2000: 6100 x 5338 x 2100mm, paino 12500kg
Multipunch 1250 x 2500: 7000 x 5963 x 2100mm, paino 14000kg
Multipunch 1500 x 3000: 8060 x 6588 x 2100mm, paino 15800kg

Sähköiset arvot vakiohydr./nopea hydr:
Sähköliitäntäarvo 20 / 25 kVA
Hydraulimoottori 4,8 / 11 kW
Sähkönkulutus 2 mm levyn paksuus
jatkuva käyttö 4,9 / 7,7 kW/h
Sähkönkulutus 4 mm levyn paksuus
jatkuva käyttö 5,4 / 8,75 kW/ h
Tarvittava sulake 3 x 25 A / 3 x 35 A
